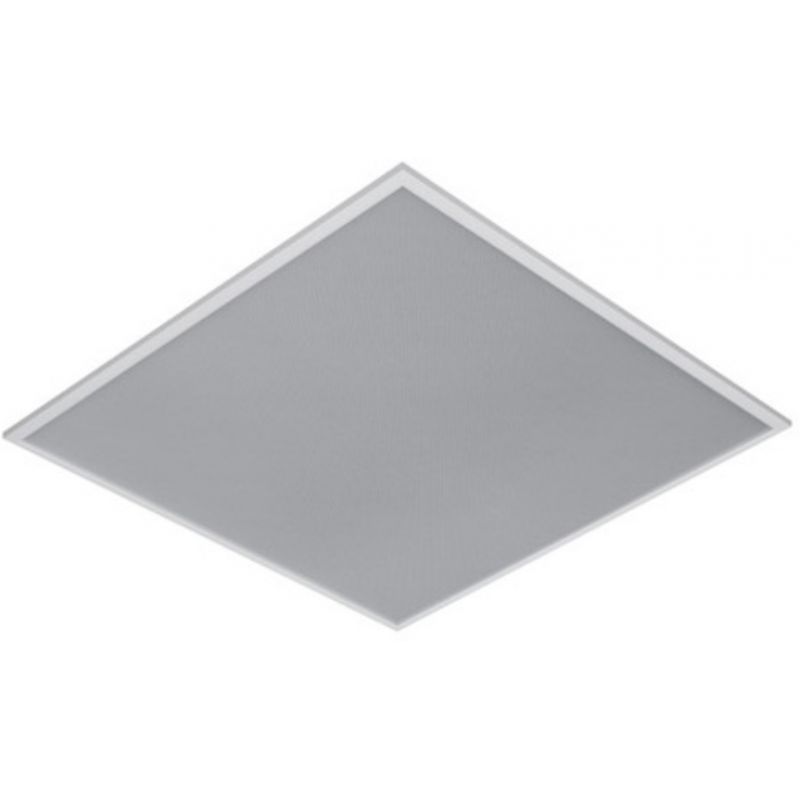

LED panel MODUS US 3200–4700 lm 4000 K s prepínateľným výkonom

LED panel s mikroprizmatickým krytom je určený predovšetkým na vstavanú montáž do modulárnych podhľadov s rastrom 600 mm. Štvorcové vyhotovenie s rozmermi 596 × 596 mm umožňuje nahradiť klasické žiarivkové svietidlá v kanceláriách, učebniach, obchodných priestoroch a ďalších interiéroch.

Svietidlo je vybavené viacstupňovým prúdovým LED driverom. Prepnutím výstupného prúdu na 700, 800, 900 alebo 1050 mA možno zvoliť jeden zo štyroch výkonových stupňov. Nastavenie umožňuje prispôsobiť príkon a svetelný tok požiadavkám konkrétnej miestnosti bez potreby výmeny svietidla.

Pri nastavení 700 mA dosahuje panel príkon 25 W a svetelný tok 3200 lm. Pri 800 mA poskytuje 3500 lm pri príkone 29 W, pri 900 mA 4100 lm pri príkone 32 W a pri maximálnom nastavení 1050 mA dosahuje 4700 lm pri príkone 39 W.

Svetlovodivá akrylátová doska v kombinácii s mikroprizmatickým krytom zabezpečuje rovnomerné rozloženie svetla a obmedzenie oslnenia. Svietidlo je vhodné aj pre pracoviská s monitormi a dosahuje hodnotu obmedzenia oslnenia UGR ≤ 19. Hliníkový rámček vytvára tenké a vzhľadovo čisté lemovanie panela.

Integrované LED moduly vyžarujú studené biele svetlo s chromatickosťou 4000°K. Index podania farieb Ra 80 zabezpečuje prirodzené rozlíšenie farieb pri bežnom osvetlení pracovných a verejných priestorov. Použitý driver nie je stmievateľný; označenie MULTI vyjadruje možnosť voľby výstupného prúdu a výkonu, nie plynulé stmievanie.

Technické údaje

Typ výrobku: vstavaný LED panel

Vyhotovenie: štvorec A

Modul podhľadu: 600 mm

Rozmery: 596 × 596 mm

Svetelný tok: 3200 / 3500 / 4100 / 4700 lm

Príkon: 25 / 29 / 32 / 39 W

Výstupný prúd drivera: 700 / 800 / 900 / 1050 mA

Počet výkonových stupňov: 4

Farba svetla: teplá biela

Teplota chromatickosti: 4000°K

Index podania farieb: Ra 80

Svetelný zdroj: LED

Optická časť: svetlovodivá akrylátová doska a mikroprizmatický kryt

Optický systém: KN – mikroprizmatický kryt

Obmedzenie oslnenia: UGR ≤ 19

Vhodné na prácu s monitorom: áno

Rámček: hliníkový

Napájacie napätie: 220–240 V

Typ drivera: prúdovo riadený, viacstupňový

Stmievateľnosť: nie

Montáž: vstavaná do minerálneho podhľadu

Trieda ochrany: II

Stupeň krytia: IP20 / IP40 podľa smeru pôsobenia

Životnosť LED L80/B50: 50 000 hodín

Fotobiologická bezpečnosť: RG 0

Farebná stálosť: SDCM 3

Nastavenie výkonu

700 mA: 25 W / 3200 lm

800 mA: 29 W / 3500 lm

900 mA: 32 W / 4100 lm

1050 mA: 39 W / 4700 lm

Použitie

Kancelárie

Zasadacie miestnosti

Učebne a vzdelávacie zariadenia

Obchodné a administratívne priestory

Chodby a spoločné priestory

Recepcie

Zdravotnícke a verejné budovy

Pracoviská s počítačmi a monitormi

Spôsob montáže

LED panel je určený predovšetkým na vstavanú montáž do minerálneho podhľadu s modulom 600 × 600 mm. Svietidlo sa vkladá do pripraveného rastra a pripája k napájacej sieti prostredníctvom externého LED drivera.

Požadovaný výkon sa nastavuje na driveri voľbou výstupného prúdu 700, 800, 900 alebo 1050 mA. Nastavenie prúdu musí byť vykonané pred pripojením svietidla k napájaniu. Elektrické pripojenie smie vykonávať iba osoba s príslušnou elektrotechnickou kvalifikáciou.
